過濾器運行數據監控系統

1、 概述

過濾器運行數據監控系統適用于操作人員遠程管理過濾器，可以在控制中心遠程監控、檢測所管理的過濾器工作情況，現有技術中的過濾器運行采用傳統機械壓力表目視觀測，數據監控系統存在無法數據傳輸、控制中心無法以 *快速度獲取現場信息，且運行監測不能實現實時監測、對比數據等缺陷，無法滿足操作人員對過濾器運行數據監控系統實時監測、可以縱向和橫向對比數據、運行控制安全穩定的高標準要求。綜上所述，為解決現有技術中存在的問題，提出過濾器運行數據監控系統方案，以達到實時監測、數據對比、降低勞動強度的目的。

2、 系統架構

過濾器運行數據監控系統，包括數據采集傳感器、數據傳輸通信模塊、系統平臺。數據采集傳感器，用于對過濾器壓力數據進行采集；數據傳輸通信模塊，用于對一臺或多臺的傳感器數據進行集中、處理和傳輸；系統平臺，用于接受傳感器通過傳輸通信模塊上傳的數據進行處理分析，另外還包括輸出模塊：包括管理工作站、手機、平板等輸出。

3、 傳輸技術

數據采集采用Modular2綜合集成DTU，設備采用了模塊化設計思想，因此具有無限擴展的能力。設備集成了以太網接口，并帶有網絡模塊擴展插座和IO板擴展插座，因此可以使用大多數工業標準的接線端子并且采用有線、無線方式進行數據傳輸。

傳輸模式根據生產現場具體情況，一般采用有線以太網方式，在布線較困難場合使用WiFi或者LoRa無線技術傳輸，基本能夠解決所有通信問題。

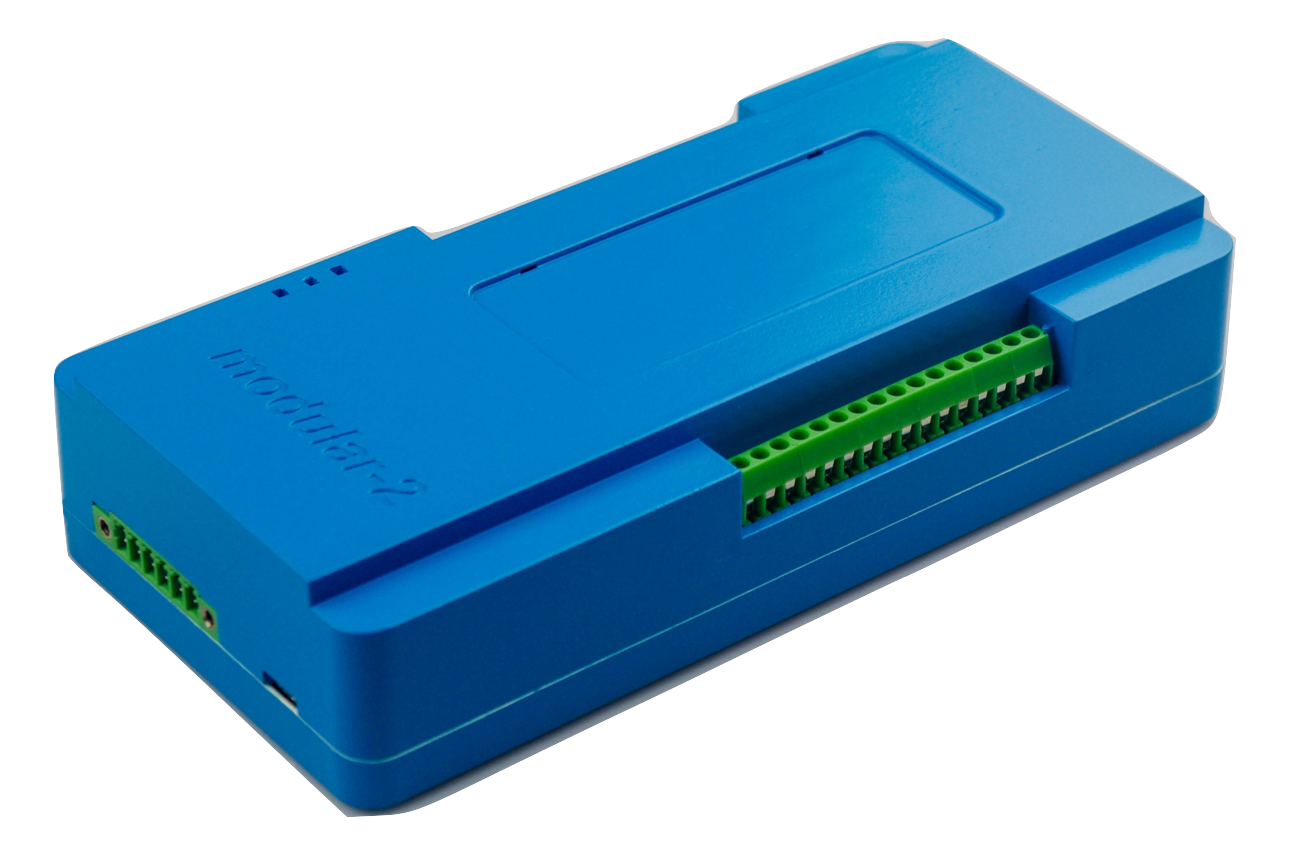

DTU示意圖，外觀可根據實際需求定制。

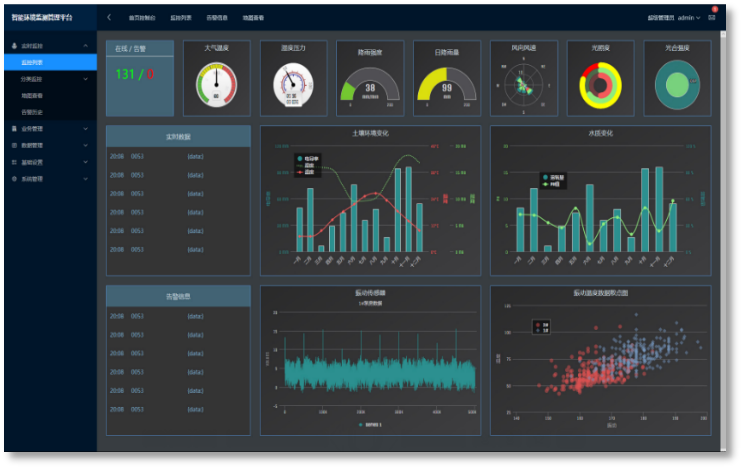

4、 平臺功能

系統管理平臺基于 的云計算平臺架構，具有安全可靠、運行穩定的特點。在管理平臺，可以查看終端的實時信息、告警管理、報表管理、基礎數據、查詢管理等數據，便于實現科學化管理。

平臺主要功能：

1）基礎數據管理

基礎數據管理是指對管理過程當中用到的一些基礎監測數據的初始化工作。這些數據貫穿整個業務流程，初始化好以后在業務模塊中需要用到這些數據直接選擇即可?；A數據管理主要包括設備管理、項目管理、信息管理等功能。

2）定位管理

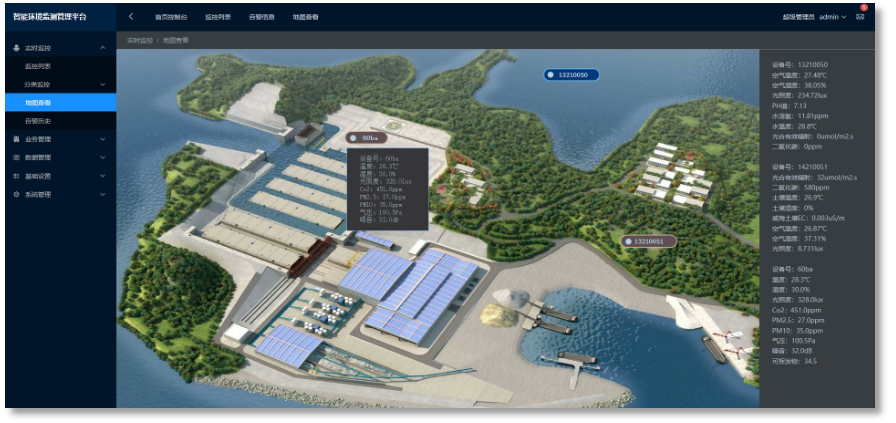

定位管理是系統中可定制選用的一個功能模塊，此模塊將管理實時監測點的定位，結合廠區3D平面建模，可以查看監測點的各類信息、報警信息等功能。

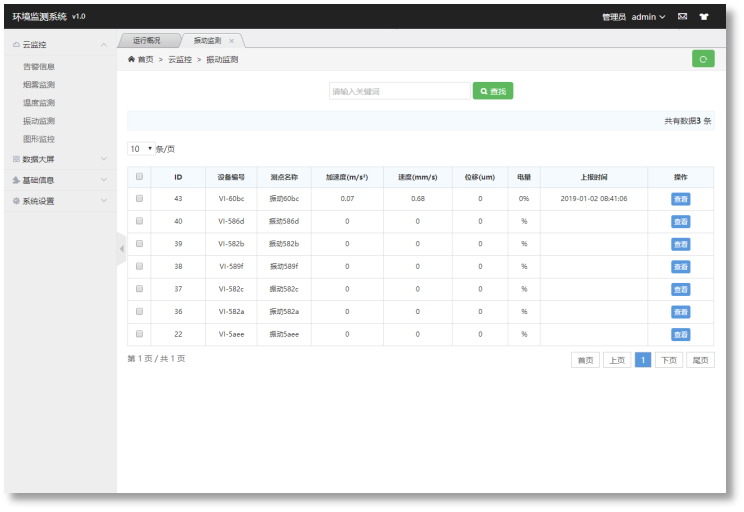

3）綜合管理

綜合管理所含的是對系統進行維護的功能模塊，主要的功能是完成系統底層維護的任務。包括的功能有：用戶管理，權限管理，數據管理、系統日志、角色管理、數據備份等。

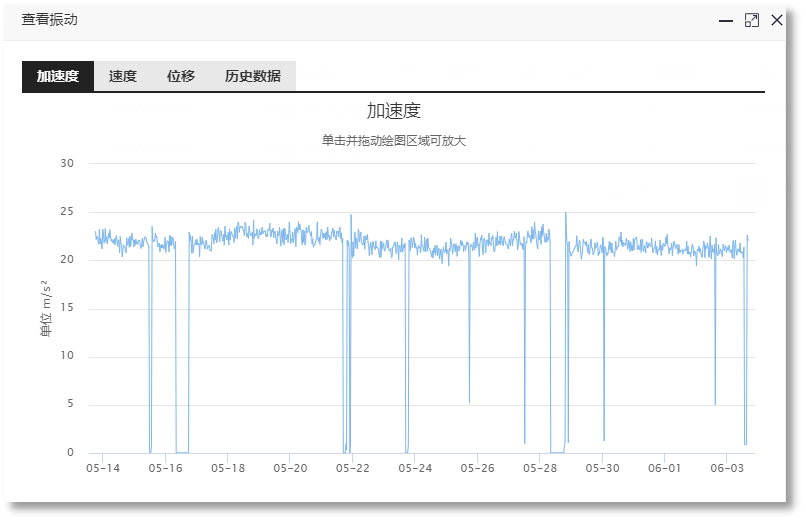

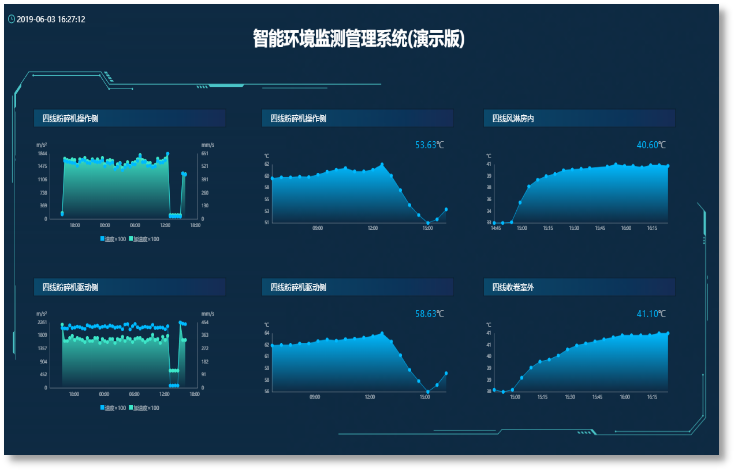

4）圖表統計

根據線纜的信息和數據進行相關報表的生成，大屏展示，并提供打印功能。

5）客戶端說明

客戶端是根據應用需要開發基于PC、智能手機、手持PAD等平臺的查詢管理應用程序，數據由平臺進行推送，具有一定的遠程操作能力，同時具有告警電話/短信推送功能。
